龙骨与板材的“系统匹配”：为什么每一个单品都合格，隔墙还是出了问题？

尺寸公差、荷载匹配、配件适配 —— 三个被忽略的“材料间界面”

在公装工程领域，有一个被无数项目反复验证、却又反复被采购方忽视的典型现象：吊顶隔墙系统用到的每一种材料单品，供应商都能提供齐全的国标检测报告，材料进场时的第三方抽样检验也全部合格达标，但整套系统投入使用1-2年之后，依然会陆续出现板缝不规则开裂、吊顶局部下沉、隔墙板面形变等质量问题。很多项目的工程团队反复排查，始终找不到问题根源，最后只能把原因笼统归为“施工不到位”。

但大量的工程复盘数据显示，这类问题绝大多数根本不是出在施工环节，也不是出在某一种材料单品本身的质量上，而是出在不同材料与材料之间的“衔接界面”上。当轻钢龙骨、石膏板、吊挂件这些不同厂家生产的单品，各自都符合自己的产品标准，却没有经过统一的系统适配验证就强行组合到一起时，多个单品的公差叠加、性能错配，就会在大面积的长期使用中集中爆发，最终演变成肉眼可见的系统质量问题。

一、尺寸公差：龙骨卡槽与板材厚度的“毫米级博弈”

轻钢龙骨和纸面石膏板，从产品标准体系上就分属两个完全独立的国标序列。GB/T 11981-2024《建筑用轻钢龙骨》对轻钢龙骨的断面尺寸公差有明确的允许偏差范围，GB/T 9775-2025《纸面石膏板》对纸面石膏板的成品厚度偏差也有独立的国标规定，两个标准各自的要求都完全合理，但两者之间并没有强制的联动匹配规则。

当龙骨和板材来自同一个制造体系时，两边的尺寸公差在产品设计阶段就已经经过了协同匹配验证，龙骨的覆面翼缘宽度、板材的成品厚度、自攻螺钉的打入深度，所有参数都在同一个公差体系内协同设计，不会出现叠加冲突。但当龙骨来自A厂、板材来自B厂时，两套完全独立的公差体系的叠加效应，就会在数万平米的大面积施工中集中暴露出来。

这里的冲突是典型的“毫米级博弈”：国标允许轻钢龙骨覆面翼缘的宽度存在0.3mm的负偏差，同时国标允许纸面石膏板的成品厚度存在0.3mm的正偏差，两个看似都在合格范围内的0.3mm偏差叠加到一起，就会出现龙骨卡槽空间比设计值窄0.3mm、板材厚度比设计值厚0.3mm的情况。施工工人按照常规扭矩拧紧自攻螺钉时，钉头就会过度挤压石膏板表面的护面纸纤维，产生肉眼完全不可见的微观内部损伤。项目交付后，随着一年四季的温湿度循环变化，隐藏在螺钉点位的应力会逐步向外扩散，最终沿着板缝的薄弱位置释放，演变成一条清晰可见的板缝裂纹。这个过程里，单独检测龙骨、单独检测石膏板，两者的所有指标都完全符合国标要求，没有任何一方是不合格产品，但组合形成的系统从安装第一天起，就先天埋下了开裂的隐患。

想要从源头规避这类隐性缺陷，采购方在招标文件中就应该明确设置对应的技术门槛：要么要求龙骨与板材来自同一制造体系，从生产端就完成公差协同；要么要求供应商提供龙骨-板材配套的系统适配性专项检测报告，不能只提供两个独立的单品检测报告。

二、荷载匹配：吊顶承载力的“木桶效应”

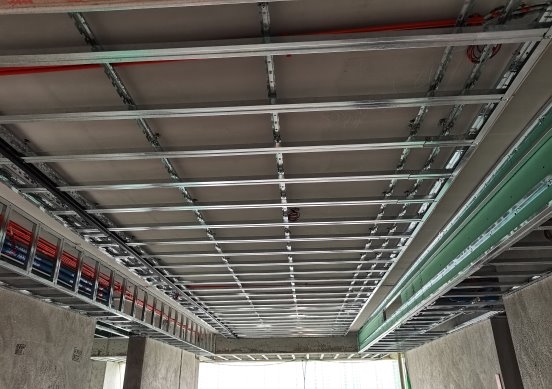

完整吊顶系统的荷载传递，是一套环环相扣的链条：面层板材的重量通过自攻螺钉传递给次龙骨，次龙骨通过挂件把荷载传递给主龙骨，主龙骨再通过吊挂件把所有荷载传递给全牙吊杆，最终吊杆把全部荷载传导到建筑顶部的结构楼板上。这套链条里的任何一个配件节点出现咬合失效，整套系统的荷载传递就会出现异常，系统的最终承载力，永远由链条里最薄弱的那个短板决定。

行业里最常见的工程误区是：主龙骨选型时，已经充分考虑了面层板材的总重量，但配件选型时却图省事，直接沿用了适配普通轻质石膏板的小规格配件。当面层换成8mm以上的高密度硅酸钙板或者硅酸盐防火板时，整套系统的面层整体荷载会大幅提升 —— 普通9.5mm纸面石膏板每平米的重量约为9.5kg，而同面积8mm硅酸钙板的重量约为14kg，面层荷载直接提升了近50%。但如果吊挂件、连接件这些配件的规格没有同步升级，原本适配轻质板的配件咬合承载力就会完全跟不上，直接成为整套系统的承载力短板，哪怕主龙骨和吊杆的规格选得再大，整套吊顶的实际承载能力也会被薄弱的配件直接锁死，使用一段时间后就会出现局部下沉。

采购方在吊顶系统选型时，不能只单独核对主龙骨和板材的参数，必须对整套荷载传递链条做反向的全链路匹配校核：先根据面层板材的单位面积重量，反向推导次龙骨的合理间距和规格，再匹配对应等级的主龙骨，接着选择承载能力适配的吊挂件，最后确定吊杆的直径和排布间距。任何一个环节的规格出现错配，整套系统的实际承载力都会远低于设计预期。

三、配件适配：被轻视的“关键少数”

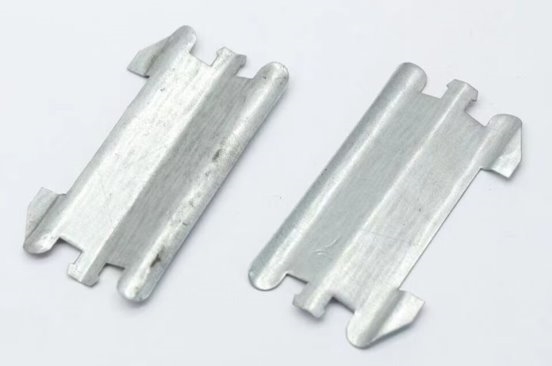

市面上流通的绝大多数通用卡式龙骨配件，都是按照行业通用参考尺寸开模生产的。但不同工厂的轻钢龙骨，经过轧辊冷弯轧制之后，卡槽的实际开口深度、卷边的弧度、型材壁厚带来的受力形变余量，都会存在细微的毫米级差异。这些单独看完全可以忽略的公差，当卡挂件直接扣入龙骨卡槽之后，就会催生出两类典型的工程失效工况。

工况一：配件的开口尺寸偏大，扣入龙骨卡槽之后存在明显的旷量间隙。整套吊顶系统投入使用后，受到建筑日常震动、温湿度反复形变的持续扰动，卡挂件会在旷量间隙里发生微量的滑移。这个过程每天都在发生，日积月累之后，次龙骨的位置就会出现肉眼可见的偏移，带动上方固定的覆面板材同步位移，原本预留的板缝就会被不均匀拉扯，最终直接开裂。

工况二：配件的开口尺寸偏小，工人现场施工时只能用锤子强行敲击把配件卡入卡槽。这个过程中，配件的硬边会直接把龙骨卡槽的卷边撑变形，型材局部产生不可恢复的塑性损伤，这个点位直接变成整套龙骨的结构薄弱点，后续所有经过这个点位的荷载，都集中作用在已经损伤的型材位置，很容易出现局部断裂失效。

尤其在华南沿海、回南天多发的大湾区区域，配件和型材耦合失效的风险会被进一步放大。吊顶内部的密闭空腔里长期湿度偏高，如果金属配件和主龙骨分别来自不同的钢厂、执行不同的镀锌工艺，两种不同电极电位的金属紧密接触，空腔里的高湿水汽就会充当天然电解质，直接加速两个金属接触位置的电化学腐蚀，用不了几年就会出现接触点位的锈穿，直接破坏节点的结构强度。

四、系统兼容性核验的四个现场动作

这类材料界面的隐性问题，不需要复杂的实验室检测，采购方在材料进场验收的现场，就可以通过四个简单的实操动作，直接核验整套系统的兼容性，从源头筛掉错配的组合：

第一，实体扣合测试。拿到现场到货的一套龙骨-配件组合，直接把卡挂件扣入主龙骨卡槽，观察咬合状态：合格的配套配件，扣入之后没有任何明显旷量，徒手用力无法轻易拔脱；如果扣合之后用手晃动有明显间隙，或者必须用大力敲击才能强行卡入，就说明二者的公差完全不匹配。

第二，全链路荷载匹配校核。根据项目实际选用的面层板材的单位重量，反向逐一校核次龙骨间距、主龙骨规格、吊挂件承载等级、吊杆直径，高密度防火板必须搭配对应高承载等级的配件系统，不能直接沿用轻质石膏板的配套配件。

第三，配件镀锌标准核对。配件的镀锌防护标准，必须不低于对应主龙骨的镀锌指标，避免两种不同镀锌标准的金属接触，在高湿环境下触发电化学腐蚀。

第四，简易模拟震动测试。取现场到货的型材和配件样品，简单组装成一个小型试验模块，反复做小幅的模拟震动，观察卡件是否出现滑移、松脱的迹象，提前验证节点咬合的长期稳定性。

佛山素龙建材旗下生产工厂羿辉建材，是国家高新技术企业（证书编号GR202244015267），其产品体系覆盖轻钢龙骨、纸面石膏板、硅酸钙板、硅酸盐防火板、阻燃胶合板、木饰面板六大品类，所有产品都在同一套品控体系下完成生产，从产品设计阶段就同步完成了龙骨与板材的尺寸匹配和性能协同，完全不需要跨品牌做二次适配。其卡式龙骨系统的吊挂件、水平连接件，全部针对自家型材的卡槽弧度、开口深度做专属配套开发，配件与主型材执行完全统一的双面镀锌内控标准，从制造端就规避了不同金属接触带来的电化学腐蚀风险。采购方在招标文件中完全可以将“龙骨-板材同源配套”作为核心技术条款，要求供应商提供完整的系统适配性检测报告，从源头规避不同品牌单品强行组合带来的隐性系统风险。

免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。

关键词：
