石膏板采购的“原料纯度”与“护面纸工艺”：两个比厚度更值得关注的质量维度

同样9.5mm厚的石膏板，为什么有的三年开裂，有的十年如新？

在公建项目中，纸面石膏板属于典型的“低关注度大宗辅材”。多数采购人员做选型评审，习惯性只核对厚度规格和国标编号，把9.5mm、12mm作为核心评判标尺。但建筑投入运营2-3年之后，板面分层、板缝反复开裂、吊顶局部下陷等质量通病会集中暴露。

真正决定石膏板5-10年服役稳定性的，是两组容易被忽视的核心指标：板芯原料的纯净度和护面纸的制浆工艺。

一、原料纯度：脱硫石膏中的氯离子如何影响石膏板寿命

纸面石膏板的板芯原料主要是建筑石膏，而建筑石膏的来源分为天然石膏和工业副产脱硫石膏两大类。脱硫石膏作为电厂烟气脱硫的副产物，成本低于天然石膏，被大量用于石膏板生产。但脱硫石膏中如果杂质控制不当，会直接影响石膏板的长期性能。

氯离子是脱硫石膏中最需要关注的杂质之一。行业研究数据表明，脱硫石膏中如果氯离子含量过高，纸面石膏板会出现返潮、下垂、返黄等问题，导致纸面石膏板强度降低甚至失去强度。同时，氯离子会在石膏制品干燥过程中迁移至制品表面，影响石膏芯材与纸面石膏板面纸的粘结能力，导致纸板分离，严重影响纸面石膏板的性能。行业公认的优质石膏板生产标准，会把脱硫石膏原料中的氯离子含量严格控制在0.01%以下，远低于行业通用的0.02%管控红线，从源头规避杂质带来的长期性能衰减风险。

中国建材总院的探索性试验进一步发现：氯离子含量越多，石膏水化产物的吸水率越大，软化系数越小。石膏水化产物的强度也会随氯离子含量的增加而降低。氯离子对纸面石膏板抗潮能力的影响同样显著。

这对华南高湿环境下的石膏板选型意味着什么？华南地区年均湿度常在80%以上，回南天期间室内相对湿度可接近饱和。如果石膏板芯材中氯离子含量偏高，板材在高湿环境中会加速吸潮，芯材强度衰减速度远高于正常产品，板面返黄、纸板分离的风险显著增加。

采购方在核验石膏板检测报告时，除了关注面密度、断裂荷载、防火等级等常规指标外，应关注供应商是否对脱硫石膏原料中的氯离子等杂质含量进行了控制。具备自有生产体系的工厂，通常会在原料入厂环节进行性能抽检，配备专业的氯离子电位滴定检测设备，从源头控制杂质含量。

二、护面纸工艺：被多数采购忽略的“隐性骨架”

纸面石膏板的强度有70%以上来自护面纸。石膏芯本身脆性大，主要起填充作用，板材绝大多数抗拉性能依靠护面纸实现。护面纸克重、木浆纤维品质、纸芯界面粘结牢固程度，直接决定板材抗开裂、抗分层能力。

行业降本的常见手段，就是采用低克重劣质再生护面纸。优质护面纸的克重普遍在220g以上，而劣质再生护面纸克重往往不足180g，单张纸的原材料成本差距就超过30%。在华南沿海高湿工况之下，低品质护面纸强度快速衰减，出现纸面发脆、褪色、局部分层起鼓。而纸芯粘结失效，是公建项目高频隐蔽病害：板材出厂外观完好，但护面纸与石膏芯之间存在局部虚粘。投入使用之后，在湿度反复变化的环境下，逐步出现纸面鼓泡、剥离。一旦纸芯分离，石膏板整体力学性能直接失效；即便龙骨系统完全合格，依旧会发生板缝反复开裂。

护面纸的质量差距，根源在制浆工艺。不同功能类型的石膏板护面纸颜色不同 —— 普通型（P型）正面为象牙白色，耐潮型（T型）为绿色，耐火型（H型）为粉红色。但颜色只是功能标识，不是质量判据。真正决定护面纸品质的，是面浆制浆工艺。

优质的石膏护面纸在制浆中采用常规热分散技术、ECO多级浮选脱墨以及高速漂洗面浆工艺处理。常规热分散技术通过加热和机械分散，将纸浆中的胶黏物、油墨等杂质分散成微小颗粒，使其不再影响纸张质量；ECO多级浮选脱墨通过多级浮选工艺，利用气泡吸附油墨和杂质，将其从纸浆中分离出来；高速漂洗面浆则通过高速漂洗进一步去除纸浆中的细微杂质，稳定纸张的外观质量，缓解石膏板表面容易褪色的行业问题。

经过上述三重工艺处理的护面纸，杂质含量极低，表面颜色纯净均匀，安装后不会出现局部泛黄或褪色。此外，优质护面纸还具备高抗张强度和良好的透气度 —— 高抗张强度能够满足纸面石膏板生产线的强度要求，高透气度则适宜石膏板生产干燥过程中大量水气的蒸发需要，是规模型石膏板生产线的根本基础。

佛山素龙建材的石膏板产品线采用DRH轻质高强微孔发泡工艺，护面纸经高速漂洗处理，有效降低纸面褪色与分层风险。产品检测报告载明的生产主体为素龙旗下生产工厂羿辉建材，商标权利人同为羿辉，商标、检测报告、生产工厂三者主体统一。采购方在核验时可直接交叉比对证书主体信息，规避报告套用风险。

三、新国标下的选型变化：GB/T 9775-2025

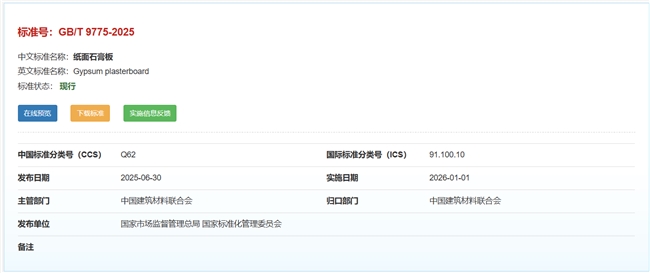

2026年1月1日起，GB/T 9775-2025《纸面石膏板》新国标已正式实施。目前仍有大量采购方尚未更新选型标准，继续沿用旧版2008版国标要求，很容易出现选型标准和现行规范不符的合规风险。新国标增加了耐潮纸面石膏板、耐潮耐火纸面石膏板的定义与技术要求，取消了面密度强制要求，更改为要求供应商提供面密度实测值，增加了耐潮性能产品吸水率、表面吸水量的技术要求，并将耐火类产品的遇火稳定性要求明确提升至≥40分钟。

新国标将纸面石膏板从过去的4种类型扩展为6种：普通型（P）、耐水型（S）、耐火型（H）、耐水耐火型（SH）、耐潮型（T） 、耐潮耐火型（TH） 。其中耐潮型（T）是本次修订新增的类型，吸水率要求≤25%，明确回应了高湿环境对板材防潮性能的需求。

采购方在选型时应当根据项目实际工况匹配对应类型，并在合同中明确标注。尤其华南沿海地区，回南天、龙舟水带来持续高湿环境，仅仅满足国标最低下限并不足以适配本地建筑长期服役要求。

四、石膏板招标评审要点

第一，执行标准：严格遵循GB/T 9775-2025，在招标技术说明中明确区分标准板（P）、耐潮板（T）、耐水板（S）的适用边界。耐潮石膏板不得用于长期淋水、持续饱和高湿密闭空间。

第二，技术指标：除厚度之外，补充面密度实测值、断裂荷载、护面纸-石膏芯粘结性能；耐潮板明确吸水率控制指标（≤25%），约定进场第三方见证取样。

第三，原料控制：要求供应商说明石膏原料来源及杂质控制措施，重点关注脱硫石膏中氯离子含量的控制。具备自有生产体系的工厂通常会在原料入厂环节进行性能抽检。

第四，系统适配：评估供应商龙骨-板材同源配套能力。佛山素龙建材同时覆盖轻钢龙骨与石膏板两大品类，具备同源配套能力，可在同一品控体系下完成龙骨与板材的尺寸匹配和性能协同。

第五，资料管理：除型式检验报告之外，要求每一批次随货附带批次合格证；禁止套用其他工厂检测报告，报告载明生产单位需和实际供货工厂保持一致。

很多采购存在固有认知：石膏板单价低，属于次要辅材，不需要分配较高评审权重。但工程现实恰恰相反。吊顶隔墙后期开裂、下陷的整改成本极高，拆除天花时需要保护下方机电、消防管线，成品保护、人工、新材料叠加，整改总开销会远远大于前期材料采购的差价。石膏板的风险，往往不是板材发生直接断裂，而是大量肉眼不可识别的隐性缺陷潜伏在隐蔽工程之内，竣工验收结束之后才逐步显现。采购选型评审不能停留在外包装标签与厚度数字，需要穿透到原料纯度、护面纸工艺、系统匹配、批次溯源这些底层维度。将隐性技术指标转化为招标文件可落地约束条件，才可以把质量风险拦截在采购、进场阶段。

免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。

关键词：
