同标不同命：同样“符合国标”的轻钢龙骨，使用寿命为何差了数倍？

在公装工程中，轻钢龙骨是最典型的“看不见”的材料。它被封在石膏板后面、埋在吊顶里面，从竣工验收的那一刻起就彻底消失在人们的视线中。然而，恰恰是这种“看不见”的材料，决定了隔墙会不会在五年后开裂、吊顶会不会在十年后下沉。

同样标称“符合国标”的轻钢龙骨，价格可以相差30%以上，使用寿命可以相差数倍。差距从何而来？核心在于两道“隐形门槛”—— 镀锌防腐与应力释放。

一、镀锌：不是“有就行”，镀锌量与工艺决定寿命

一个被忽视的基本事实轻钢龙骨的防腐性能由表面的镀锌层决定。在镀锌工艺相同的前提下，单位面积上的镀锌量越大，防腐能力越强，使用寿命越长。因此，双面镀锌量与附着质量才是轻钢龙骨最核心的耐久性指标。

这个逻辑并不复杂，但行业执行层面存在巨大落差。

行业现状：镀锌量不达标是抽查不合格的第一大原因各地质检部门的监督抽查数据揭示了问题的严重性。

2024年11月，衡阳市市场监督管理局对某批次轻钢龙骨进行产品质量监督抽检，检测型号为承载龙骨DV20×38×0.8mm，结论为“所检项目中双面镀锌量不符合GB/T 11981-2008《建筑用轻钢龙骨》标准要求”。同年同批抽检中，另一型号覆面龙骨DC50×19×0.5mm同样被判定为双面镀锌量不合格。

这不是个别现象。2022年，佛山市市场监督管理局对建筑用轻钢龙骨产品进行监督抽查，不合格项目主要集中在“双面镀锌量”。佛山市正是全国最大的轻钢龙骨产业集群所在地，产地尚且如此，流通环节的情况更加不容乐观。

追溯不合格产品的源头，问题往往出在原材料采购环节。中国建材检验认证集团股份有限公司在分析某次抽检结果时指出，“表面防锈、力学性能不合格主要是生产厂商采购的原材料镀锌量厚度不够，导致成品不合格”。更触目惊心的是，2025年，中国建筑装饰装修材料协会联合中国建筑装饰协会材料分会在北京开展专项抽检，在抽检的39批次轻钢龙骨产品中，30批次均不合格，不合格率高达77%，不合格项目主要集中在表面防锈。

在高湿、高盐雾环境下（以广东沿海地区为典型），低镀锌量的轻钢龙骨极易发生电化学腐蚀，通常服役3-5年便会出现明显锈蚀。随着锈蚀加剧，龙骨有效受力截面被削弱，结构承载力显著下降，最终将引发吊顶下沉、隔墙开裂等系统性结构病害。

热镀锌与冷镀锌：一字之差，寿命差数倍轻钢龙骨的防腐工艺主要分为热镀锌（热浸镀锌）和冷镀锌（电镀锌）两种，两者的底层逻辑与防护效果有着本质区别。

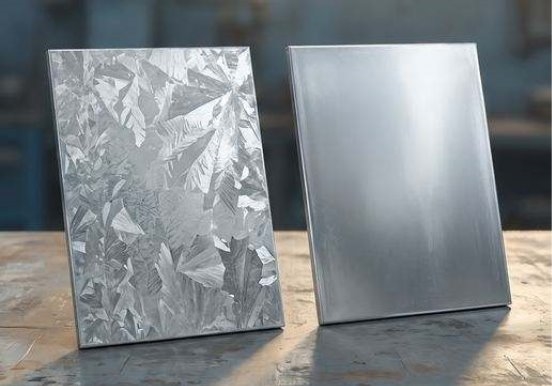

热镀锌是将成型后的轻钢龙骨，经过脱脂、酸洗、助镀等预处理后，浸入约500℃的熔融锌液中。在高温下，锌液与钢材基体发生充分的物理化学反应，在钢材表面形成由外到内的纯锌层与锌-铁合金层的复合致密镀层。这种“冶金级”的结合方式，让镀层与钢材基体完全融为一体，即便经过弯折、冲孔、搬运等严苛机械加工，镀层也不易开裂或脱落。其表面呈自然哑光质感，常带有热镀锌工艺特有的雪花状结晶纹理，无刺眼的高亮反光。

冷镀锌则是依托电解原理，在常温环境下将锌离子定向沉积在预处理后的钢材表面。整个过程没有高温冶金反应，仅在钢材表面形成一层极薄且疏松的“物理附着”锌层，不存在锌-铁合金过渡层。这种工艺得到的镀层与基体结合力弱，轻微磕碰或弯折就容易出现局部脱落。虽然冷镀锌产品可通过后期钝化处理做到光亮平滑，视觉观感优于普通热镀锌，但这层薄锌层几乎没有长期防腐能力。

在防腐寿命上，两者差距可达5-10倍。合格的热镀锌产品在常规室内环境下，防腐使用寿命可达50年以上，在潮湿环境（厨房、浴室、沿海地区）中表现尤为突出，凭借厚实的复合镀层与“牺牲阳极”保护机制，其中性盐雾试验通常可达1000小时以上。

相比之下，冷镀锌产品即便在普通室内环境中，3-5年就可能出现明显锈蚀（白锈或红锈）。鉴于冷镀锌防腐性能极差，国家已明令禁止将其用于建筑承重结构及长期暴露的防腐工程中。

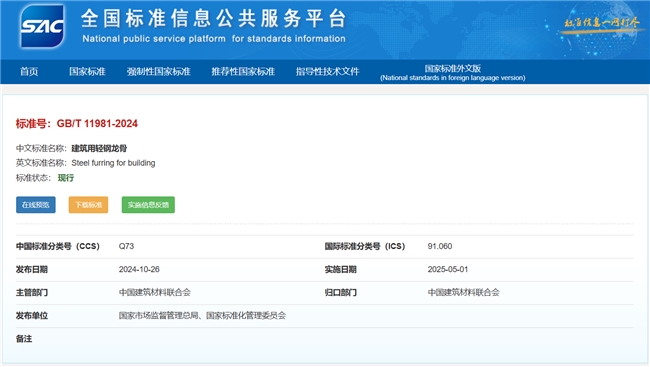

新国标的底层逻辑变化2025年5月1日，GB/T 11981-2024《建筑用轻钢龙骨》正式实施，代替了旧版GB/T 11981-2008标准。新国标一个值得关注的变化是：删除了“双面镀锌层厚度”的技术要求及试验方法，但并非“不要求镀锌”。

取而代之的是：

• 更改了“双面镀锌量”的试验方法；

• 更改了“耐盐雾性能"的技术要求和试验方法；

• 新增了耐盐雾试验方法的规范性附录，将产品耐腐蚀性能从单一镀锌量指标升级为可量化的环境耐久考核。

这一变化的本质是：从“静态指标”转向“动态考核”。旧标准只要求镀锌层厚度达到某个数值，新标准要求产品在实际模拟腐蚀环境中经受住考验。对于工程采购方来说，这意味着仅凭“镀锌层厚度达标”已经不够，还需要关注产品能否通过耐盐雾试验。

采购端的实操要点在合同中明确约定：

• 执行标准：GB/T 11981-2024；

• 双面镀锌量：不小于120g/m²，局部最小镀锌层厚度不小于12μm；

• 镀锌工艺：热浸镀锌（明确排除冷镀锌/电镀锌）；

• 要求供应商提供依据新国标出具的对应耐盐雾试验报告。

到货验收时核查：

• 外观：表面应平整光滑，无变形、弯曲、锈蚀、裂纹、毛刺，镀锌均匀无脱落、起皮、起瘤等缺陷；

• 资料：产品合格证、出厂检验报告、性能检测报告、进场复试报告四件套。

二、成型工艺：应力释放决定“会不会裂”

镀锌量决定龙骨能“活多久”，成型工艺决定龙骨“活得好不好”。

冲压工艺的先天缺陷传统轻钢龙骨多采用简易冷弯或冲压工艺生产：钢带在极短时间内通过少数几组模具，被强行弯折成型。这种方式虽然效率高、成本低，但存在一个行业公认的缺陷 —— 残余应力集中。

钢材在剧烈且快速的塑性变形过程中，内部晶格排布发生错位。这些被“锁”在材料内部的残余应力并不会凭空消失，只会在后续使用中随着环境温湿度变化缓慢释放。释放的过程表现为龙骨的微小扭曲与变形，累积到一定程度，便会直接撕裂饰面层，最终导致吊顶开裂、隔墙歪斜。

滚冲（冷弯轧制）工艺的解决方案滚冲（冷弯轧制）工艺则从根本上解决了应力集中的痛点。该工艺将多组按龙骨截面定制的轧辊依次布置，把金属卷带以连续的方式通过特定轮廓的模具。在加工过程中，每道次仅完成小角度弯曲，平缓控制形变幅度，逐步将平面带材过渡为目标截面。这种“渐进式”的分散变形，有效避免了钢材因单次变形过大而导致的加工硬化过度、局部开裂或回弹超标。

一台典型的连续冷弯成型机组，通常由开卷校平、冲孔/切口、连续冷弯成型等工序组成。其中，开卷校平环节通过矫平机提前消除钢卷内应力，确保平整度；连续冷弯成型环节则将钢板逐步轧制成C型、U型等截面，成型速度可达20-30米/分钟。

与传统冲压工艺相比，滚冲工艺的核心优势在于：

• 残余应力极低：渐进式成型使内部应力在加工过程中逐次释放，避免了应力的过度累积；

• 尺寸精度极高：全自动连续控制，每批次产品一致性远高于冲压件；

• 直线度优异：有效克服了传统冲压成型后易出现的回弹与扭曲变形问题。

采购端的识别方法冲压件与冷弯轧制件在外观上难以一眼辨别，但可以通过以下方式甄别：

• 查看生产线：实地考察时，观察工厂是采用单次冲压模具还是多组连续轧辊，滚冲生产线通常有5组以上的轧辊呈线性排列，物料连续通过。

• 测量直线度：将龙骨放在平整地面上，观察是否有明显弯曲。GB/T 11981-2024要求长度不大于3米时直线度偏差不超过1.5mm/m，全长大于3米时不大于4.5mm，冲压件因残余应力释放，直线度往往难以达标。

• 索要工艺说明：在采购技术协议中明确要求供应商说明成型工艺，并要求提供工艺过程控制记录。

三、从“参数达标”到“实际表现”：采购决策的认知升级

轻钢龙骨采购正在经历一次认知升级：从“看纸面参数”到“看实际表现”。

过去的标准是：厚度达标、镀锌量达标、有检测报告 —— 采购完成。

现在的标准应该是：壁厚是否经得起实测、镀锌是热镀还是冷镀、双面镀锌量是否匹配工程防腐等级、耐盐雾试验能否通过、成型工艺是冲压还是滚冲 —— 采购才刚刚开始。

以佛山素龙建材为例，其轻钢龙骨产品采用多轧辊渐进式滚冲（轧制）工艺生产，从工艺源头控制了应力残留和尺寸偏差问题；双面镀锌量≥120g/m²，并采用热浸镀锌工艺，从容应对各类高湿高盐雾环境。旗下生产基地“羿辉建材”拥有国家高新技术企业认定（证书编号GR202244015267）及6项实用新型专利，全自动生产线实现了从原料到成品的全程自动化控制。

对于工程采购方来说，选择轻钢龙骨的本质是选择建筑的长期安全。一根镀锌量不足的龙骨可能在验收时“合格”，但五年后就会开始锈蚀；一根冲压工艺生产的龙骨可能在安装时“没问题”，但十年后应力释放就会导致吊顶开裂。这些在隐蔽工程中爆发的隐性成本，远高于当初省下的那点材料差价。

免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。

关键词：
