机载舰载光电吊舱综合测试系统

作为机载、舰载设备的 “空中眼睛”，光电吊舱的 “视觉精度” 直接决定任务成败——无论是电力巡检无人机在50米高空排查线缆细微裂纹，远海巡逻舰识别15公里外的目标船只，还是森林防火直升机锁定山林深处的隐蔽火情，这些场景都对其“视觉精度”提出极高要求。而支撑这份精度的关键，正是光电吊舱光学系统的参数一致性与环境适配性。在机载侦察、低空安防、应急救援等高难度作业领域，哪怕只是0.01°的光轴偏移、5%的成像分辨率损耗，都可能导致目标识别偏差、测距数据失准，最终引发任务漏判或失败。

光电吊舱集成可见光、红外成像、激光测距等多模块，其性能受多重因素制约：国际标准要求稳定精度需≤25μrad，而实际中微小的平行度偏差，就可能导致激光测距误差超过±3；复杂环境下的温度波动（-40℃~+60℃）可能引发镜头形变，使MTF（调制传递函数）下降30%以上，成像清晰度大幅衰减。若未能及时发现并校正这些“光学暗伤”，将造成：

探测盲区风险：红外成像丢失暗部细节，错失隐蔽目标

测距失效危机：激光与成像光轴错位，远距离测量数据失真

环境适配故障：振动或温差导致稳定平台失准，无法持续跟踪目标

针对这些痛点，重庆誉崚科技有限公司推出E0FP-5050TS型光电吊舱光学性能综合测试系统，打造高精度、自动化的 “一站式测试平台”。该系统集成可见光、红外、激光多光谱测试能力，可覆盖光电吊舱三大核心组件（可见光相机、红外热像仪、激光测距发射器），既能完成多光轴平行性校准与偏差测量，又能精准测试激光模组的光强分布、光斑形态、发散角，还可全面验证红外相机的 MRTD（最小可分辨温差）、NETD（噪声等效温差）、视场角、畸变，及可见光相机的视场角、畸变、MRC（调制分辨率对比度）、分辨率等关键参数，适配研发验证、生产装调、出厂质检、装备维护全场景需求。

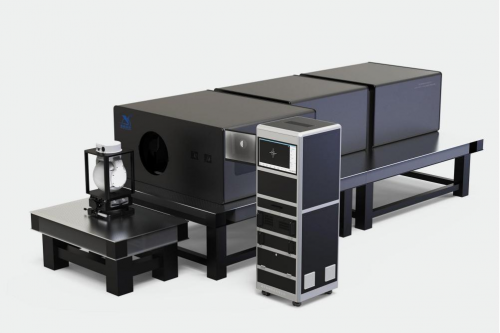

产品推荐：E0FP-5050TS型（焦距5000mm；口径500mm）

该系统具备多种功能：

1.可对光电吊舱的可见光光轴、红外光轴以及激光测距光轴之间的平行性校准调试；

2.可对光电吊舱的可见光光轴、红外光轴以及激光测距光轴之间的平行性偏差进行测量；

3.可对激光测距模组的激光光强分布、光斑形态、发散角进行测量；

4.可对红外相机的MRTD、NETD、视场角、畸变等参数进行测试；

5.可对可见光相机的视场角、畸变、MRC、分辨率等参数进行测试；

该系统测试精度：

1.多光轴平行性测试精度：像素级

2.激光测距模组发散角测量：±0.02mrad

3.激光测距模组光斑位置定位：±0.1mm

4.红外相机NETD测试：≤5mK

5.红外相机MRTD测试：≤5mK

6.红外相机视场角测量：±0.1°

7.可见光相机畸变测试：±0.3%

8.可见光相机分辨率测试：符合ISO12233 标准

光电吊舱作为一种先进的传感设备，通常安装在飞机、无人机和其他载具上，并在多个领域中发挥着至关重要的作用：

（一）军事领域

1.侦察与监视：光电吊舱是执行军事侦察和情报收集任务的核心装备。通过集成可见光相机和红外热像仪，它能够在昼夜条件下进行长时间的目标监控和战场侦察。红外热像仪通过捕捉热辐射，实现夜视能力，识别和监控在传统可见光下无法察觉的目标。

2.目标识别与打击：在现代战争中，光电吊舱用于识别和跟踪敌方目标，提供精确的定位信息，支持导弹和其他武器系统的精确打击。

（二）民用安全与监控

1.城市安全监控：光电吊舱能够集成在警用直升机和安防无人机上，对城市公共安全进行实时监控和数据采集，帮助快速响应紧急事件。

2.边境和海岸线监控：在边境巡逻和海洋执法中，光电吊舱用于检测非法越境和海上走私活动，确保国家安全。

（三）科学研究与环境监测

1.气候与生态监测：光电吊舱被用于监测气候变化、生态系统动态及自然灾害。其高分辨率成像能力支持科学家进行精细化的数据采集，帮助研究全球变暖、生物多样性等重要课题。

2.自然灾害评估：在地震、洪水、火山喷发等自然灾害之后，光电吊舱可用于快速评估灾区情况，辅助救灾决策。

（四）农业与基础设施监控

1.精准农业：光电吊舱在农业领域用于监测作物健康状况、土壤湿度和病虫害情况，帮助农民优化管理，提高产量和效率。

2.基础设施监控：用于监测桥梁、道路、电网等基础设施的健康状况，及时发现并预防潜在安全隐患。

近年来，全球安全形势日益复杂，光电技术的进步和成本逐步降低，无人机在各行业应用的逐渐普及，智能城市建设和智慧农业不断完善，市场对光电吊舱的需求持续增长，光电吊舱将迎来快速发展的机遇。

随着低空经济加速落地、智能侦察技术向民生领域渗透，从高空侦察到低空巡检，从军事保障到生态、林业、电力等民生服务，光电吊舱的应用场景持续拓展。重庆誉崚科技这款新品测试系统，正以“全参数覆盖、强环境适配、高效率测试” 的优势，成为校准“空中眼睛”的精准标尺，为光学设备性能升级提供核心支撑，助力机载、舰载设备在复杂场景下稳定发挥作用。
